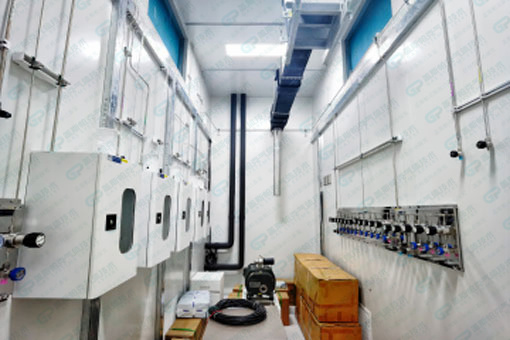

实验室气路改造：老旧化验室气体管路升级｜盖斯帕克老旧化验室特气系统改造实施指南

化验室、检测实验室的气体管路，是色谱、质谱等精密分析仪器的供气 “血脉”。大量是建成时间较早的老旧化验室，早期气路多为简易搭建。伴随分析仪器迭代更新、用气介质增加、国家安监与 CNAS 实验室评审标准持续提高，老旧管路普遍出现内壁锈蚀、微粒吸附、接头老化泄漏、压力流量不稳等问题。 老旧化验室气路升级，绝非简单更换几段管道，而是一套涉及现状评估、方案设计、选材施工、多级检测、智能化配套、尾气处理的系统性特种工程。改造质量直接决定检测数据复现性、人员安全，同时关系实验室安监、CNAS 评审能否顺利通过。

盖斯帕克气体应用技术有限公司为国家级高新技术企业，具备压力管道全套安装许可资质，特气柜、BSGS、VMB/VMP、GMS 智能气体管理平台、尾气处理设备软硬件自研。严格遵循GB506462020《特种气体系统工程技术标准》与 CNAS 实验室安全相关要求，承接大量检测机构、科研化验室老旧气路改造项目，熟悉老旧建筑空间受限、无法全线停机、原有管线错综复杂等现实痛点。下文拆解老旧化验室气路升级全流程核心要点。

一、老旧化验室管路主要现存隐患

在开展改造之前，需要完成完整现场勘测，识别系统先天缺陷，常见问题主要分为工艺纯度隐患与安全隐患两大类：

1、供气纯度缺陷：老管路多采用普通 BA 级管材，内壁锈蚀、吸附水汽杂质；盲管死区多，造成气体携带微粒、水分，直接干扰色谱、质谱基线，导致检测数据波动。

2、密封泄漏风险：大量螺纹接头、老化密封件长期运行，出现肉眼不可见的微泄漏；可燃、有毒介质泄漏后在室内积聚，埋下中毒、燃爆隐患。

3、系统架构不合理：钢瓶就地摆放无隔离防护；不同理化属性气体管路混走，缺少分区隔离；无独立排风，缺少泄漏探测、紧急切断等安全硬件。

4、扩容适配不足：原有支路、流量配置跟不上新增仪器需求，多台仪器同时工作出现压降掉压；无预留扩容接口，新增设备只能临时接支管，进一步加剧管路混乱。

5、环保与合规短板：实验残余废气直接排空，无尾气无害化处理；缺少完整竣工、检测档案，无法满足 CNAS、安监检查归档要求。

行业误区：很多实验室改造习惯 “头痛医头脚痛医脚”，哪里漏气换哪里，只做局部修补，没有对整套系统做综合评估，隐患会持续留存。

二、改造前期：现状评估与整体方案规划

老旧化验室改造切忌直接套用新建实验室图纸，必须以现场勘测评估作为起点。

1、完整现状摸排评估：梳理在用全部气体清单、各台仪器压力流量参数；核查原有管材等级、阀件状态、气瓶间 / 气源位置、排风、供电条件；识别盲管死区、接地缺失、不相容管路并行等风险点；评估是否具备局部不停机改造条件。2、整体布局定制化设计：优先考虑气源集中管理；将可燃、腐蚀性、惰性气体物理分区布设；规避盲管死腔；合理规划管路走向，预留后期仪器扩容接口。

3、制定专项施工方案：如果需要局部不停机改造，明确盲板物理隔离、旧管路氮气真空置换作业流程，区分在用系统与施工区域，最大限度降低对化验检测工作的干扰。

三、管路、阀件与气源单元升级选型要点

管材与元器件选型不是一味追求高价，而是严格匹配介质、纯度、安全等级。

1、管材管件分级选用

高纯分析用气优先选用 316LEP/BA 级不锈钢无缝管；腐蚀性介质升级适配耐蚀材质；高危气体按需配置双层真空套管结构，实现泄漏收容监测； 尽量减少接头数量，降低泄漏点位；检修点位采用全新 VCR 金属密封接头，垫片严禁重复复用；禁止大量使用普通螺纹连接。

2、气源与分配单元升级

高危气体配置特气柜，惰性保护气采用气瓶汇流架、VMP 阀门分配盘；集成调压、过滤、吹扫功能；实现钢瓶集中隔离管理，改善钢瓶就地摆放的安全短板。

3、施工工艺管控

高纯管路采用全自动轨道氩弧焊；老旧管路拆除作业，必须完成泄压、多次氮气真空置换，确认无残余介质再进行拆解；可燃、腐蚀性管路落实等电位跨接接地；穿墙楼板采用专用密封套管，套管内部不设置焊缝。

四、安全控制与智能化管控配套升级

早期老旧气路基本全部依靠人工现场操作，缺少安全预警手段。现代化改造，需要把安全防护纳入系统设计，而不是后期附加配件。

1、基础安全硬件：针对可燃、有毒气体配套 GDS 气体探测器、声光报警；高危工况配置紧急切断功能；气源区域电气元器件匹配防爆等级。

2、智能监控选配：可对接盖斯帕克自研 GMS 气体管理平台，实现压力、泄漏信号远程上传，报警、换瓶操作日志自动留存，满足 CNAS 台账溯源。

注意：智能化不等于堆砌设备，结合化验室实际需求配置，拒绝过度冗余设计，真正实现风险提前预警，降低人为误操作概率。

五、尾气处理环保配套升级

很多老旧化验室改造只关注供气管路，忽略尾气端。实验残余的酸性、有毒废气直接排空，既污染环境，也会腐蚀室内管路、设备。

1、根据废气组分，配套水洗、吸附式、等离子、电热水洗尾气处理装置，废气经过无害化处理之后再排放。

2、放空管路设置单向止回阀，防止外界空气倒灌污染高纯管路；理化不相容废气放空管路相互独立，规避管路内部发生化学反应带来二次风险。

六、改造完成后系统检测验收

改造完工不能直接投用，必须完成全套测试：

1、分段高纯氮气吹扫，清除管路内部杂质；

2、强度耐压试验、静态保压气密性测试；高危、高纯管路增加氦质谱吸枪检漏；

3、模拟泄漏、超压故障，验证报警、联锁切断、排风联动；

4、完整交付竣工档案：管路图纸、材质证明、焊接记录、压力与氦检原始报告，资料用于安监、CNAS 评审归档；

5、面向化验室运维人员开展实操培训，明确日常巡检要点、故障应急处置。

七、盖斯帕克老旧化验室气路改造项目核心优势

1、资质齐全，熟悉化验室合规评审

具备压力管道安装许可，熟悉 CNAS、安监对化验室供气系统各项要求；不照搬工厂方案，充分考虑老旧建筑空间受限、可局部不停机改造的现实条件。

2、软硬件一体化，自有持证工程团队

特气柜、分配盘、监控、尾气设备自研；焊工、氦检调试均为本厂全职人员，拒绝工程转包；严格落实置换隔离、轨道焊、多级检测整套质控流程。

3、方案务实，拒绝盲目高配

基于现场勘测结果输出分级改造方案，区分惰性、腐蚀、高危气体，兼顾安全、纯度与项目预算，可做局部改造或者整体升级。

4、完整交付 + 本地化全周期运维

交付全套验收级竣工资料；提供运维实操培训；全国服务网点，支持年度预防性检漏、传感器校准、7×24h 故障应急响应。

老旧化验室气路升级，不是简单换新管道，是纯度、安全、智能化、环保多维度的系统重构。局部修补、省略氦质谱检漏、缺少联锁与尾气配套，即便短期可以通气，依旧留存泄漏、数据异常、合规不通过等隐患。

盖斯帕克气体应用技术有限公司拥有大量检测、科研化验室改造实战经验，可为用户提供前期勘测评估定制改造方案设备供货无尘施工多级检测运维培训全链条服务，助力老旧化验室实现供气安全、数据稳定、合规运行。
