盖斯帕克科研半导体实验室升级实施指南

半导体科研实验室开展干法刻蚀、薄膜沉积、ALD 等实验，大量使用硅烷、磷烷、氯化氢等自燃、剧毒、强腐蚀特种工艺气体。不少早期建成的半导体科研实验室存在先天短板：钢瓶直接摆放在实验工位、无专用气瓶间、特气柜负压排风缺失、管路材质等级偏低、尾气处置不到位。不仅存在人员中毒、气体泄漏燃爆的安全风险，管路析出的杂质还会直接干扰薄膜实验数据复现性。

半导体实验室负压气路改造不是简单添置几台特气柜，而是气源管控负压排风高纯管路尾气处理安防联锁五位一体的系统性升级工程，同时需要面对原有建筑空间受限、不能大面积土建改造、科研不能完全停机等现实约束。

盖斯帕克气体应用技术有限公司为国家级高新技术企业，特气柜、VMB 分配箱、GMS 气体监控、等离子尾气处理设备软硬件全部自研，具备压力管道完整安装许可资质，严格遵循GB506462020、SEMIS2 以及 CNAS 实验室安全规范，落地大量半导体科研实验室改造项目。下面拆解负压气路改造全流程核心实施要点。

一、气源布局与特气柜系统改造

很多老旧半导体实验室没有气瓶间，钢瓶就地放置在实验室内，人员和高危气源无物理隔离，属于重大安全隐患。

1、气源区域方案选型

受建筑结构无法土建施工的场景，可采用集成式防爆气房替代传统土建气瓶间，实现人机物理隔离，无需大规模拆改墙体，适配实验室改造项目。

2、特气柜分介质配置

自燃、剧毒、强腐蚀工艺气体配置全自动负压特气柜；严格执行不相容气体分柜布置，杜绝危险介质共处同一柜体。依靠柜体独立排风形成内部负压，发生微量泄漏时有害气体被及时抽走，不会扩散到实验室内。 设备集成钢瓶自动切换、氮气真空吹扫置换、压力监测功能；换瓶作业时可对支路充分吹扫，降低残余气体带来的操作风险，兼容多种规格钢瓶。

3、惰性保护气体

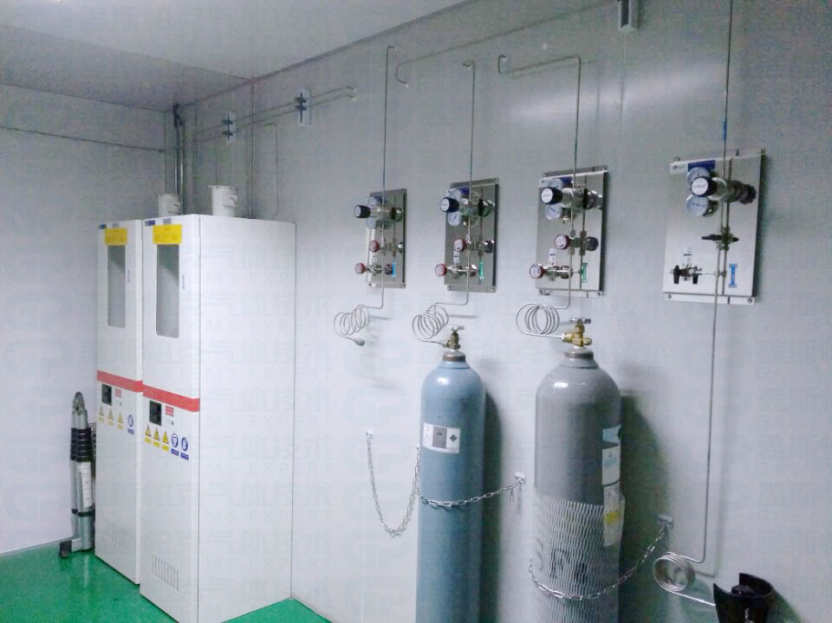

可配置气瓶汇流架集中管理，气源区域统一落实钢瓶锁链防倾倒、等电位接地、泄爆防护等基础安全措施。

二、负压排风与安防联锁体系搭建

负压是特气柜安全防护的核心基础，也是老旧实验室改造高频薄弱点。

1、特气柜排风接口必须硬接独立负压排风主管，严禁接入普通房间通风管路；排风管路选用耐腐蚀管材，保障柜内持续维持设计负压；设置风压监测，排风失效立刻触发报警。

2、搭建完整安防监测网络：实时采集柜内负压、气体探测器浓度、系统压力信号；模拟负压丢失、气体泄漏工况，验证声光本地报警、远程平台报警、气源紧急切断联锁逻辑，将风险阻断在气源端。

3、气源区域全部匹配对应等级防爆电气元器件，消除电火花引燃可燃气体的隐患；系统信号可对接盖斯帕克自研 GMS 智能气体管理平台，报警、吹扫、换瓶日志自动留存，满足 CNAS 评审溯源要求。

重要提醒：只采购特气柜，但不做独立负压排风改造，柜体安全防护能力基本失效。

三、高纯输送管路升级改造

老旧实验室普遍存在接头多、管材抛光等级不足、盲管死区多等问题，既带来泄漏隐患，又会析出微粒污染工艺气体。

1、根据介质风险分级选用管材：高危腐蚀、自燃气体优先选用316L EP 电解抛光不锈钢管路；惰性气体可选用 AP 级管材；最大限度减少接头、弯头，降低泄漏点位；仅检修点位使用全新 VCR 金属密封接头，垫片严禁重复复用。

2、理化性质冲突气体管路物理分区布设；可燃、有毒介质管路完整做等电位跨接接地；穿墙、楼板位置使用专用防火密封套管，套管内部不设置焊缝。

3、改造施工优先全自动轨道氩弧焊，高危焊缝按需内窥镜检查；改造涉及旧管路拆除时，必须执行多次氮气真空置换，确认无残余危险介质再作业。

4、改造完工执行分段高纯氮气吹扫、静态保压试验、氦质谱精密检漏，高纯系统漏率控制≤1×10⁻⁹ mbar・L/s，保障供气洁净度，满足刻蚀、ALD 精密实验的工艺要求。

四、尾气处理系统配套改造

半导体实验排出的废气含有毒、腐蚀性组分，严禁直接排空。

1、根据废气组分匹配对应的尾气处理设备，采用吸附、洗涤、等离子分解等组合工艺，完成废气无害化处理之后再排放，满足环保合规。

2、放空管路加装单向止回阀，防止外界空气倒灌污染工艺管路；理化不相容废气，放空管路必须分开独立布设，避免不同废气在管道内发生化学反应，产生二次安全隐患。

五、盖斯帕克半导体实验室气路改造核心优势

1、软硬件一体化自研，适配改造场景

特气柜、防爆气房、VMB 分配箱、GMS 监控、尾气处理全套自研，整套系统联锁、通讯原生打通，规避多品牌外购拼凑出现联锁失效。针对老实验室，可提供无需大规模土建的移动防爆气房方案，解决无专用气瓶间痛点。

2、具备改造项目专项施工能力

熟悉科研实验室改造痛点，可实现分区施工，最大限度降低对科研实验的影响；自有持证焊工、氦检调试工程师，拒绝工程转包；严格执行轨道焊、内窥镜、多级检漏全套质控流程。

3、介质分级定制改造方案

区分自燃、腐蚀、惰性气体，针对性配置负压特气柜、排风、管路等级，不套用通用新建项目模板。

4、完整可归档交付 + 本地化运维

交付全套竣工档案，管路图纸、材质证明、焊接记录、氦检原始报告，资料可直接用于 CNAS、安监评审；配套运维实操培训；全国服务网点，提供年度预防性检漏、传感器校准、7×24h 故障应急响应。

半导体科研实验室气路改造，不是简单的设备采购叠加，是气源管控、负压排风、高纯管路、尾气处理、安防联锁的系统性升级。很多改造项目只关注采购特气柜，忽略独立排风、联锁校验、管路检漏，依旧会留下重大安全隐患。

盖斯帕克气体应用技术有限公司，拥有大量半导体科研实验室改造实战经验，提供前期勘测评估定制改造方案设备供货无尘施工多级检测联调交付运维培训一站式服务，兼顾实验室建筑现状、科研工艺需求、人员安全与环保合规，为半导体科研实验室筑牢特气系统安全防线。
