全自动吹扫 VMB 阀门分配箱工作原理｜盖斯帕克自研全自动吹扫型 VMB 技术解析

在半导体晶圆制造、光伏 N 型产线、新材料 ALD 研发实验室的特气二次配系统中，硅烷、磷烷、三氟化氮、氯化氢等有毒、可燃、强腐蚀特种气体对管路置换洁净度要求极高。全自动吹扫 VMB 阀门分配箱是洁净车间工艺端的核心分配设备，集成多路气体分配、支路二次调压、PLC 全自动真空‑氮气循环吹扫、多级安全联锁功能，可有效消除人工吹扫操作失误带来的安全风险，避免残留介质引发燃爆或者样品污染，保障产线连续稳定运行。

盖斯帕克气体应用技术有限公司作为国家级高新技术企业，全系列全自动吹扫 VMB 实现软硬件自主研发，严格遵循 GB50646‑2020、SEMI‑S2 安全规范，针对高危腐蚀气体优化吹扫时序、阀组材质与联锁逻辑，大量落地于晶圆厂、化合物半导体、光伏量产基地、高校科研实验室项目。下面拆解盖斯帕克全自动吹扫 VMB 完整架构、供气逻辑、自动吹扫机制与安全联锁原理。

一、盖斯帕克全自动吹扫 VMB 四大系统架构

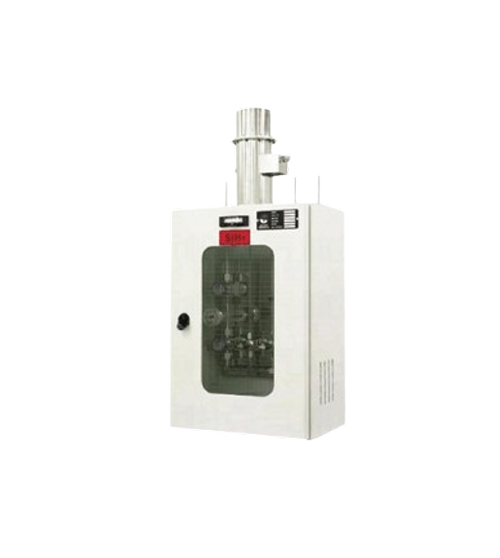

整机为密闭负压箱体，内部划分为工艺气路单元、吹扫真空单元、传感采集单元、PLC 智能控制单元四大独立模块，整套硬件、控制逻辑全部自主开发，可与盖斯帕克特气柜、GMS 智能气体管理平台原生通讯对接。

1、工艺气路单元：

由主管隔离阀、总歧管、多路独立支路阀组、二级精密调压、过滤器组成，完成气源接收、多路分流、支路稳压输出；腐蚀工况可升级哈氏合金阀体 + FFKM 全氟密封件，适配卤化物、MO 源等活性介质。

2、吹扫真空单元：

独立配置吹扫氮气接口与真空回路，每一条工艺支路配备专属吹扫 / 真空通路，不允许多路支路共用吹扫回路，保障单支路可独立完成置换作业，置换废气统一汇入箱内排风，输送至厂区尾气处理设备。

3、传感采集单元：

集成压力传感器、箱体负压风压传感器，实时采集主管、各支路压力以及箱内负压状态，全部信号硬接线接入 PLC，兼顾本地显示与远程上传。

4、PLC 智能控制单元：

作为整机控制中枢，自主编写吹扫时序、联锁逻辑，支持本地触控操作、上位机远程控制；箱体持续维持微负压，一旦发生微量泄漏，有害介质被及时抽排，防止扩散到洁净车间。

核心设计亮点：每条支路拥有独立吹扫真空回路，单路检修置换不会干扰其他正在生产的支路，最大程度缩小产线停机范围。

二、正常供气分配工作原理

上游由特气柜输送过来的高纯工艺气体进入 VMB：

1、气体先经过主管隔离阀进入总歧管，再分流至每一条独立输出支路；

2、各支路通过二级精密调压组件，做二次压力校准，抵消长距离管路造成的压力损耗，保证输送到下游刻蚀、ALD 等工艺设备的压力稳定；

3、需要对某一台工艺设备停机检修时，仅关闭对应支路的隔离阀，对该支路执行吹扫置换，其余所有支路保持正常供气运行，不会造成整段产线停机；

4、所有压力、阀门状态实时在本地触控面板显示，同时通过标准工业协议上传至厂区 GMS/SCADA 中控平台，实现远程状态监控、数据留存，满足安监台账溯源要求。

三、全自动吹扫核心运行机制

全自动吹扫主要用于设备首次通气、支路过滤器更换、管路检修、工艺切换之后，清除管路内部残留的危险工艺气体、空气、水汽，避免介质混合发生反应，同时防止水汽微粒污染工艺。

盖斯帕克 PLC 内置可自定义的吹扫循环程序，完整流程如下：

1、启动吹扫流程后，自动关闭该支路工艺进气阀，切断工艺气源；

2、自动交替执行「充高纯氮气稀释→真空抽除废气」循环；氮气充入管路稀释残留危险介质，再通过真空回路把混合废气抽排到尾气处理系统；

3、系统根据管路容积预设循环次数，同时结合压力、露点判据，不只是机械固定循环，可设置指标判定条件，管路指标不达标会持续循环置换，直至达到工艺安全与纯度条件，吹扫流程自动结束；

4、整套充氮‑抽真空时序由 PLC 自动执行，无需人员现场手动切换阀门，规避人工操作顺序错误带来的安全隐患；吹扫完成之后方可解锁该支路，恢复供气或者开展检修作业。

四、多层次硬件 + 软件结合安全联锁响应原理

盖斯帕克全自动吹扫 VMB 采用软件逻辑 + 硬接线硬件联锁双重防护，不单纯依赖软件，规避程序宕机造成保护失效，多重异常工况自动触发保护动作：

1、监测到超压、欠压、箱体负压丢失（排风失效），立刻本地声光报警；2、自动关闭对应支路气动进气阀，切断工艺气源；同时报警信号推送至中控平台；

3、配备本地物理急停按钮，按下急停可快速切断全部工艺支路进气；

4、可接收外部 GDS 气体探测器泄漏信号，一旦接收到泄漏报警，VMB 自动切断对应气源，配合排风系统处置风险；

5、所有报警事件、吹扫循环记录自动存储，可导出日志用于安全审计。

五、盖斯帕克全自动吹扫 VMB 核心专业优势

1、软硬件全部自研，支路独立吹扫回路

每条支路配置独立吹扫真空通路，拒绝多路共用吹扫回路的简化方案；吹扫时序可根据客户介质、管路容积自定义优化，与盖斯帕克 GMS 监控平台原生兼容，不存在第三方设备通讯调试难题。

2、材质分级适配多类高危介质

提供标准惰性气体版本、全耐腐版本，针对硅烷、磷烷、各类 MO 源前驱体做阀组、密封件专项选型，出厂逐台氦质谱检漏，漏率≤1×10⁻⁹ mbar・L/s。

3、软硬双重安全联锁机制

硬接线硬件联锁 + 软件逻辑双重兜底，排风丢失、超压等故障可以可靠触发切断保护，降低洁净车间内设备的安全风险。

4、模块化设计，工程配套能力完整

模块化支路便于后期扩容，自有二次配施工调试团队，可完成 VMB 就位、管路对接、吹扫参数调试、全工况模拟验证整套交付，附带完整出厂检测报告。

5、适配多行业场景

可面向 8‑12 英寸晶圆、化合物半导体、光伏量产产线、ALD 科研实验室，提供标准化机型以及非标定制方案，全国服务网点提供后期校准、预防性检漏运维。

全自动吹扫 VMB 的核心价值，不只是完成气体多路分配，更依靠自动化循环吹扫、多层次联锁防护，把高危介质的置换作业由人工操作转为程序自动执行，降低洁净车间的安全风险，同时保障高纯供气品质。

盖斯帕克气体应用技术有限公司依托大量半导体、新能源、科研项目落地经验，自研全自动吹扫 VMB 分配箱，将多路分配、自动循环吹扫、多重安全联锁集于一体，为特气二次配系统提供安全、高纯、自动化的终端分配解决方案。
