单瓶 VS 双瓶特气柜专业选型指南｜基于连续供气工况盖斯帕克标准化方案

特种气体是半导体、光伏、生物医药、高校新材料实验室刻蚀、沉积、离子注入等核心工艺的基础介质，特气柜作为气源稳压、高纯输送、泄漏防护、自动吹扫核心单元，分为单瓶、双瓶两大主流机型。二者核心分水岭为有无一用一备冗余供气支路，选型核心判定维度为产线 / 实验是否存在不间断供气刚需，同时结合用气流量、场地空间、工艺容错成本、介质危险等级综合决策。

盖斯帕克气体应用技术有限公司深耕特气设备自研与系统工程十六年，国家级高新技术企业，完整覆盖手动 / 半自动 / 全自动单、双瓶全系列特气柜，针对硅烷、磷烷、MO 前驱体等高危腐蚀气体做分级硬件优化，累计落地上千套晶圆量产线、光伏基地、重点科研实验室供气项目。依托海量落地案例，形成标准化选型体系，下文从结构差异、适配工况、四大判定维度深度拆解，清晰区分两类柜体适用边界，为客户精准匹配高性价比、高安全成套方案。

一、单瓶 / 双瓶特气柜核心结构与供气模式本质差异

（一）盖斯帕克全自动单瓶特气柜

整机仅设置单路钢瓶供气支路，无备用气源汇流回路，内部集成全套调压、多级过滤、自动吹扫、多点 GDS 泄漏监测、安全联锁硬件，基础安全与高纯配置对标双瓶机型，仅缺失自动切换功能。 运行短板：钢瓶介质耗尽、钢瓶更换作业时，必须切断后端所有工艺设备供气，整条支路完全停机；换瓶后需人工启动完整抽真空 + 循环吹扫流程，期间产线 / 实验无法运行。 产品优势：整机体积紧凑，占地更小，采购、运维综合成本更低，模块化结构适配狭小气瓶间分散布局。

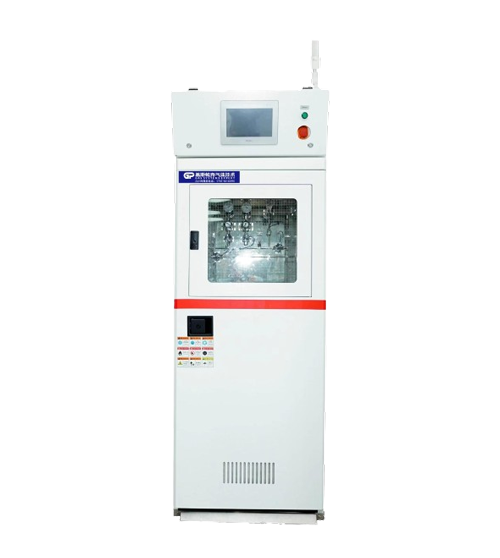

（二）盖斯帕克全自动双瓶特气柜

采用一用一备双独立气源支路，内置自主优化压差感应自动汇流切换模块，两路气路完全独立，均配套完整调压、吹扫、监测单元，安全防护、管路洁净配置与单瓶柜体同一高标准。 核心优势：

1、主瓶压力低于预设阈值时，系统 0.5 秒无缝切换至备用钢瓶，全程供气不中断，后端刻蚀、沉积设备无需停机；

2、可在产线正常运行状态下完成空钢瓶拆卸、新钢瓶接驳、自动置换吹扫，彻底消除换瓶停产损失；

3、可选配电子称重模块，实时监测钢瓶余量，提前推送余量预警，预留充足换瓶缓冲周期，杜绝突发断气。

二、间歇用气工况：单瓶特气柜专业适配场景

适用条件：

允许阶段性停机换瓶、无 24 小时连续生产 / 实验要求，短暂断气不会造成高价值样品、晶圆批量报废。

典型应用场景：

1、高校基础教学实验室、小型材料预实验工位、单台理化表征仪器配套；

2、研发小试线，分批次间歇实验，批次间预留充足停机换瓶窗口期；

3、仅使用氮气、氩气等惰性低风险保护气体，单工位小流量用气；

4、气瓶间空间局促，多品类气体需要多台柜体分散摆放。

盖斯帕克配套优化方案

单瓶柜体虽性价比突出，但绝不简化安全配置：全系采用 EP 高纯内部管路、FFKM 适配密封件、多层负压排风、泄漏联动切断；针对腐蚀介质可升级防腐内衬、夹层真空监测模块，小预算也能满足 CNAS 实验室安全验收标准。

三、连续供气刚需工况：双瓶特气柜为硬性标配

适用条件：

24 小时不间断量产、长时间连续沉积 / ALD 实验，一旦中途断气，会直接造成晶圆报废、薄膜工艺缺陷、批量实验样品失效，工艺容错成本极高。

典型应用场景：

1、8/12 寸晶圆制造刻蚀、扩散、薄膜沉积量产产线；

2、HJT/TOPCon 光伏电池连续镀膜生产线；

3、MOCVD、ALD、离子注入高端新材料中试平台；

4、生物医药连续合成、长周期反应工艺车间。

盖斯帕克配套专业优势：

1、自研无冲击自动切换程序，切换瞬间压力无骤降，不影响工艺气流稳定，杜绝薄膜色差、刻蚀不均等不良品；

2、路独立全自动吹扫回路，换瓶支路单独执行多轮真空置换，不干扰在用气源纯度；

3、全套信号可对接厂区 GMS 中控、机台控制系统，余量、报警、切换记录全程自动存储，满足半导体工厂合规溯源要求；

4、可配套双层真空套管、等离子尾气处理设备一体化成套交付，一站式完成气源、管路、尾气整套系统落地。

四、四大标准化选型判定核心标准

1. 供气连续性优先级（第一判断标准）

可间歇停机、实验 / 生产分批次中断 → 选用单瓶特气柜； 24h 全天候连续生产、长周期无间断科研实验，断气损失巨大 → 必须选用双瓶特气柜。

2. 用气流量与产线规模

单台设备、小流量微量用气、小型研发工位 → 单瓶； 多机台并联、大流量持续供气、规模化量产车间 → 优先双瓶。

3. 气瓶间场地条件

狭小空间、多种气体分散布置、无大面积专用气瓶间 → 单瓶节省占地； 标准化专用防爆气瓶间、空间充足，可部署双路供气单元 → 适配双瓶。

4. 工艺容错与生产成本

样品、晶圆附加值低，短暂停机损耗可控 → 单瓶高性价比； 芯片、光伏电池等高附加值产品，停机即造成批量报废，综合停产损失远高于设备差价 → 双瓶为刚需配置。

五、盖斯帕克一体化配套服务增值点

1、前置工况评估

收到客户用气时长、介质清单、厂房图纸后，技术团队免费出具单 / 双瓶匹配方案，杜绝低配造成生产损失、盲目高配增加预算；

2、全系设备统一标准

单、双瓶柜体核心阀件、传感、密封耗材通用，后期维保备件库存压力更低；

3、模块化升级支持

前期选用单瓶柜体的实验室，后期产线扩容需要连续供气，可模块化加装汇流切换组件，改造无需整机更换；

4、全链条配套

无论单瓶、双瓶选型，均可同步提供高纯管道施工、VMB 分配箱、等离子 Scrubber、年度检漏维保一站式服务，统一技术标准，无多方对接推诿。

单瓶与双瓶特气柜不存在绝对优劣，核心差异在于有无备用气源冗余、能否实现无停机换瓶，选型核心是平衡供气连续性、工艺损耗、场地与预算。间歇小型研发场景，盖斯帕克单瓶特气柜兼顾安全与成本；全天候量产、高附加值半导体 / 光伏产线，双瓶特气柜是保障产能、降低报废损耗的硬性标配。

盖斯帕克气体应用技术有限公司依托十六年特气设备研发与工程落地经验，可根据客户气体种类、产线运行时长、场地空间、工艺容错成本精准匹配单瓶 / 双瓶全自动特气柜成套方案，同步配套管路、尾气、智能监控一体化系统，为半导体、新能源、高校科研等行业打造安全、高纯、稳定的特种气体供气体系。
