特气柜泄漏检测标准｜依据 GB50646-2020+SEMI S2 五大规范细则

特气柜（GC 气瓶柜）是半导体、光伏、生物医药、新材料实验室高危电子特气存储供气核心设备，内部盛装硅烷、磷烷、氯化氢、砷化氢等自燃、剧毒、腐蚀性特种气体，柜体、阀件、管路微量泄漏极易引发人员中毒、燃爆事故与工艺制程污染。国内特气系统服务商盖斯帕克气体技术深耕特气行业 15 年，严格遵照国标GB50646-2020《特种气体系统工程技术标准》、国际 SEMI S2 安全规范，搭建从出厂检验、现场安装、运维巡检、竣工验收全周期标准化泄漏检测体系，产品覆盖单瓶 / 双瓶 / 三瓶手动 / 全自动特气柜，适配 MOCVD、刻蚀、ALD 镀膜等半导体工艺配套用气场景，下文从五大模块详解标准化检漏细则汉中市应急管理局。

一、柜体本体密闭性检测标准（物理防护第一道防线）

柜体为阻挡气体外泄的基础屏障，检测围绕负压密闭性能、箱体结构密封、气源分区存放三大维度落地，执行 GB50646-2020 柜体负压管控条款。

负压密闭测试：柜门完全闭合后，特气柜依靠防爆排风系统形成稳定负压（常规≥100Pa），依靠负压屏障杜绝柜内泄漏气体外溢；柜体门板拼接缝、硅胶密封胶条、设备检修口、线缆开孔为重点检漏点位，全区间无肉眼可见缝隙、无气体渗漏现象。

结构气密核验：硅烷、硼烷等自燃剧毒气体专用防爆特气柜，额外开展整柜结构性气压气密试验，测试柜体承压与抗形变性能，规避板材破损造成持续性泄漏。

气体分区管控：不相容反应气体（如硅烷 + 氯气、氨气 + 氟化氢）严禁同柜存放，从源头防止泄漏后气体混合发生化学反应，高危气源独立分柜配置、独立排风系统。

二、内部管路与阀件静态气密检测标准（保压 + 氦质谱双阶检漏）

内部减压阀、波纹管阀、卡套接头、EP 抛光管路是微漏高发区，行业通用静态水压 / 气压保压 + 氦质谱精密检漏两套检测方法，区分工业级、半导体级设备漏率限值，参考 SEMI F19、SEMI S7 检漏标准。

1. 分级静态保压测试

强度试压：试验压力取1.1 倍系统设计工作压力，短时间稳压检验阀体、管路机械强度，排查焊缝开裂、接头崩裂等显性渗漏；

气密稳压：降至额定工作压力保压 24h，环境温度波动≤±1℃前提下，系统整体压降≤1% 为合格，排查肉眼可见渗漏缺陷。

2. 氦质谱精密检漏（半导体特气强制项）

采用内向喷氦法、阀座检漏法、外向吸枪法三类国标检漏工艺，针对减压阀阀芯、管路焊缝、VCR 密封接头等微观漏点，半导体级特气系统整体漏率≤1×10⁻⁹mbar·L/s，普通工业气源系统≤1×10⁻⁶mbar・L/s；所有阀门出厂前单独拆解密封检测，阀芯密封面、填料密封圈为必检项，不合格阀件禁止装配入柜。

三、在线 GDS 气体探测联动检测标准（实时泄漏预警规范）

按照 GB50646-2020 及石化 GDS 报警设计规范，所有存放可燃、有毒、腐蚀性气体的特气柜必须配套GDS 气体探测报警系统，实现泄漏早期预警、安全联锁动作。

探测器点位布设：重于空气（相对密度＞0.75）的腐蚀性 / 有毒气体探测器安装在气瓶下方离地 0.3~0.5m；轻于空气（≤0.75）可燃气体探测器增设柜体顶端布点，全部探头优先布置在柜体排风出口、气体易积聚死角位置。

两级分级报警联锁

一级预警：气体浓度达预警阈值，现场声光报警提示巡检人员；

二级联锁报警：浓度超标触发紧急联锁，0.5s 切断进气电磁阀、柜体应急排风全开，泄漏废气定向送入后端 Scrubber 尾气处理装置无害化处置。

换气频次管控：常规工况柜体换气≥12 次 /h，泄漏应急状态下瞬时换气≥300 次 /h，快速稀释柜内超标气体。

四、动态工况运行巡检检测标准（投用后周期性漏控）

设备正式投产使用后，在工况动态变化场景开展周期性巡检，规避温度形变、部件磨损带来的隐性泄漏，区分手动 / 全自动特气柜两种巡检方案。

手动特气柜：月度人工点检，接头、阀门处涂抹检漏发泡试剂，观察有无气泡产生；气瓶换瓶作业前后必须全管路检漏，完成抽真空→氮气吹扫→保压复测三步操作后方可通气投产。

全自动特气柜：依托自带 PLC 智能监测模块，24h 实时采集柜内压力、阀组动作数据，系统自动记录压力异常波动；高温、梅雨季环境温湿度剧变时段，巡检频次由月度加密至周检，避免密封胶圈热胀冷缩失效泄漏。

档案管理：所有巡检、检漏数据统一归档留存，作为设备维保、部件更换的判定依据。

五、出厂与现场竣工验收检测标准（闭环验收管控）

特气柜分工厂出厂全检、项目现场落地复检两道验收关口，全项达标方可交付投产，是合规用气的硬性收尾环节。

出厂验收：单 / 双 / 三瓶特气柜出厂前，依次完成柜体密闭测试、内部管路保压 + 氦检、GDS 报警联动全项试验，任意一项不合格返修重测，严禁瑕疵设备出厂；盖斯帕克每台设备附原厂检漏检测报告。

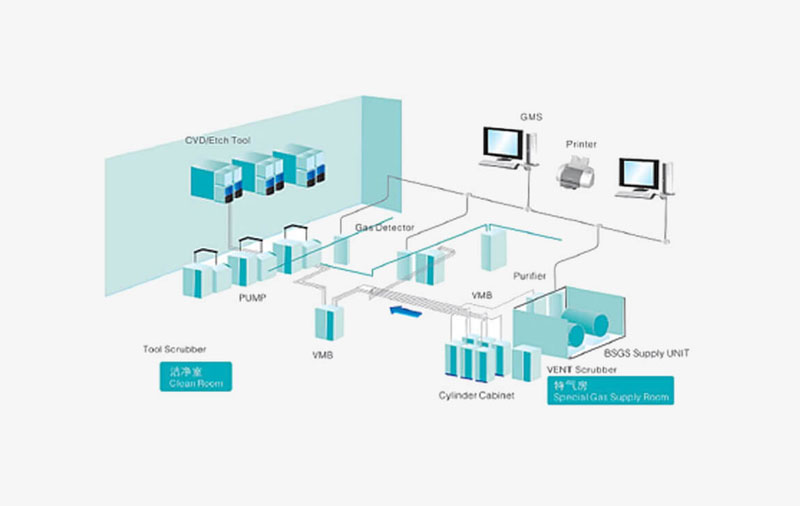

现场安装验收：设备进场就位、二次配管路接驳完成后，将特气柜并入整站特气系统联动复测，同步核验排风管路、尾气 Scrubber、中控 GMS 远程监控整套安全组件协同性能，全系统检漏达标后签字验收、正式投运。

六、盖斯帕克标准化落地服务

盖斯帕克依托 15 年特气行业技术沉淀、自研特气设备专利与 600 + 半导体工厂、高校新材料实验室落地项目，把上述全套泄漏检测标准贯穿产品研发→生产制造→现场安装→年度维保全链条服务。

可根据客户气源种类（自燃 / 剧毒 / 惰性气体）、工艺场景（半导体晶圆、光伏 PECVD、高校 ALD 实验）定制特气柜选型方案，配套出厂检漏报告、现场系统验收、年度上门检漏维保一站式服务。
